電廠布袋除塵在線監測系統JCF-DQ-1
JCF-DQ-1型電廠布袋除塵在線監測系統廣泛應用于火電廠、鋼鐵廠、化工（焦化、石化）等多種行業的除塵工藝中。如電廠除塵煙道含塵量在線監測，干除灰系統在線監測等。
- 產品介紹
- 產品特點
- 產品參數
電廠布袋除塵在線監測系統JCF-DQ-1
一、產品介紹
JCF-DQ-1型電廠布袋除塵在線監測系統廣泛應用于火電廠、鋼鐵廠、化工（焦化、石化）等多種行業的除塵工藝中。如電廠除塵煙道含塵量在線監測，干除灰系統在線監測等。

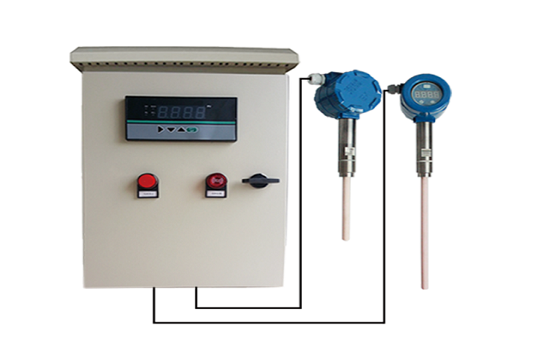

該系統主要由靜電粉塵儀、控制顯示器、配電隔離器、信號轉換器、工控機等幾大部位組成，整套系統可實現現場顯示、超標報警、聯動系統等功能。
工作原理
靜電荷測量原理：氣固兩相流中，靜電場場強與粉塵濃度成正比。含塵管道中，粉塵粒子間摩擦碰撞而帶電荷在自身周?chē)纬伸o電場。傳感器感應靜電場信號而測知粉塵濃度。
JJG 846-2015 《粉塵濃度測量?jī)x》
GB 3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
HJ/T 76-2007 固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）
JJG 846-2015 粉塵濃度測量?jī)x
JJG 882-2004 壓力變送器檢定規程
GB/T 11463-1989 電子測量?jī)x器可靠性試驗
GB/T 6587-2012 電子測量?jī)x器通用規范
二、產品參數
|
測量范圍
|
煤粉濃度
|
0-9/12/25/50/100/200/400mg/M3 （更大量程可定做）
|
|
被測管徑
|
0.1-3.0m
|
|
被測粒徑
|
1-200μm
|
|
工作條件
|
工作溫度
|
常溫型：－50℃～260℃；高溫型：－50℃～500℃
|
|
工作壓力
|
≤2.5MPa
|
|
環境溫度
|
-40℃～80℃（電子部件）
|
|
管道氣體流速
|
1m/s～50m/s
|
|
相對濕度
|
≤95%RH
|
|
接地網（點）
|
與PLC/DCS共用接地網，接地良好
|
|
電源
|
15V – 32V DC
|
|
輸出
|
模擬量
|
DC 4-20mA、開關量
|
|
通訊接口
|
RS232、RS485（選項）
|
|
傳感器
|
規格型號
|
JCF-DQA/DQB 500/800/1000（可選）
|
|
插入長度
|
150/360/500/800mm（或根據用戶需要訂制）
|
三、產品特點
1、便于傳感器與變送器一體化結構，抗干擾能力強，信號遠距離轉輸
2、一體化高耐磨、防水傳感器，監測靈敏度、準確度高
3、儀表使用簡單，維護量小，運行可靠
4、同時監測除塵系統多個或煙道，適用廣泛
5、替代人工檢漏，對除塵、煙塵排放有指導作用
6、具有顯著的經濟、社會、環保效益
1、便于傳感器與變送器一體化結構，抗干擾能力強，信號遠距離轉輸
2、一體化高耐磨、防水傳感器，監測靈敏度、準確度高
3、儀表使用簡單，維護量小，運行可靠
4、同時監測除塵系統多個或煙道，適用廣泛
5、替代人工檢漏，對除塵、煙塵排放有指導作用
6、具有顯著的經濟、社會、環保效益
|
測量范圍
|
煤粉濃度
|
0-9/12/25/50/100/200/400mg/M3 （更大量程可定做）
|
|
被測管徑
|
0.1-3.0m
|
|
被測粒徑
|
1-200μm
|
|
工作條件
|
工作溫度
|
常溫型：－50℃～260℃；高溫型：－50℃～500℃
|
|
工作壓力
|
≤2.5MPa
|
|
環境溫度
|
-40℃～80℃（電子部件）
|
|
管道氣體流速
|
1m/s～50m/s
|
|
相對濕度
|
≤95%RH
|
|
接地網（點）
|
與PLC/DCS共用接地網，接地良好
|
|
電源
|
15V – 32V DC
|
|
輸出
|
模擬量
|
DC 4-20mA、開關量
|
|
通訊接口
|
RS232、RS485（選項）
|
|
傳感器
|
規格型號
|
JCF-DQA/DQB 500/800/1000（可選）
|
|
插入長度
|
150/360/500/800mm（或根據用戶需要訂制）
|
