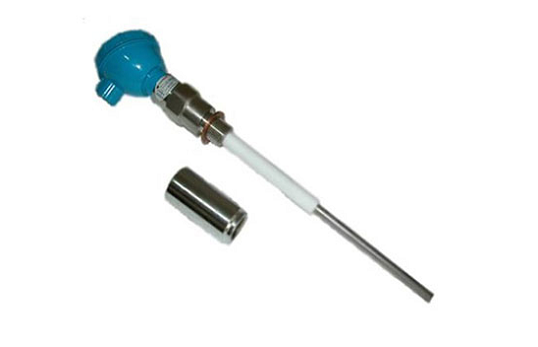

鍋爐風粉在線監測系統JCF-DQ-3
JCF-DQ-3型煤粉濃度在線測量系統由我公司研發生產，廣泛應用于冶金、發電、水泥等行業氣固兩相流的在線測量。
- 產品介紹
- 產品特點
- 產品參數
鍋爐風粉在線監測系統JCF-DQ-3
一、產品介紹
JCF-DQ-3型煤粉濃度在線測量系統由我公司研發生產，廣泛應用于冶金、發電、水泥等行業氣固兩相流的在線測量。
主要使用場所：電廠各煤粉管道中煤粉濃度或其他除塵場所。
工作原理：
含有粉塵顆粒的氣固兩相流體在輸送過程中,由于煤粉顆粒與煤粉顆粒、煤粉顆粒與管道內壁的碰撞和摩擦,將使煤粉顆粒帶上電荷，形成靜電場。當帶電煤粉顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和煤粉質量含量成正比。通過對此電信號進一步放大、運算處理，從而測量出煤粉量與風量的比值（kg/ kg）。
二、產品參數
|
使用環境溫度
|
-40～80℃（電子部件）
|
|
使用環境濕度
|
45%～95%RH
|
|
被測介質壓力
|
＜2.5MPa
|
|
被測介質溫度
|
-50～260℃（標準型）
|
|
粉塵顆粒大小
|
標稱直徑0.1μm～200μm
|
|
測量精度
|
±5.0%
|
|
測量量程
|
0-100%（標準型）
|
|
插入深度
|
L=360mm（標準型），可根據要求定做
|
|
輸出方式
|
四線制 DC 4－20mA
|
|
電源電壓
|
DC 24V±10%
|
|
防護等級
|
IP65
|
|
防爆等級
|
本安型
|
|
變送器功耗
|
小于1W
|
三、產品特點
測量電極采用剛玉99保護套管，耐磨性好，使用壽命長。
變送器主體部分采具有隔熱功能。
1.測量電極采用剛玉99保護套管，耐磨性好，使用壽命長。
2.變送器主體部分采具有隔熱功能。
|
使用環境溫度
|
-40～80℃（電子部件）
|
|
使用環境濕度
|
45%～95%RH
|
|
被測介質壓力
|
＜2.5MPa
|
|
被測介質溫度
|
-50～260℃（標準型）
|
|
粉塵顆粒大小
|
標稱直徑0.1μm～200μm
|
|
測量精度
|
±5.0%
|
|
測量量程
|
0-100%（標準型）
|
|
插入深度
|
L=360mm（標準型），可根據要求定做
|
|
輸出方式
|
四線制 DC 4－20mA
|
|
電源電壓
|
DC 24V±10%
|
|
防護等級
|
IP65
|
|
防爆等級
|
本安型
|
|
變送器功耗
|
小于1W
|
