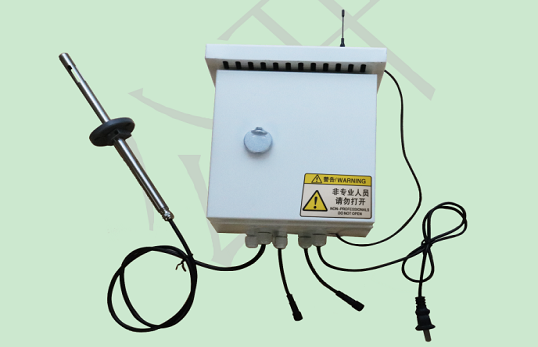

ZF-YY-210在線油煙監測儀
一、系統概述
ZF-YY-210是我司響應國家對餐飲行業油煙進行監管，所設計的一款油煙在線監測主機。主機能夠?qū)Σ蛷N排煙管道的油煙濃度、顆粒物濃度、非甲烷總烴(NMHC)濃度進行24小時不間斷測量，并上傳我司免費的監控平臺或政府監控平臺。
為了防止商家凈化器或風機不啟動，主機還可通過電流互感器采集兩路電流信號，監控凈化器或風機是否真實啟動。全中文界面設置簡單易懂。主機帶有1路GPRS(可選4G)通信接口，可插入普通手機卡或物聯卡登錄平臺進行數據查看，有手機信號的地方就可以把數據上傳出去。
針對油煙監測現場油煙成分復雜的問題，我司設計了專用的傳感器，可準確分析油煙濃度、顆粒物濃度，監測更準確。采用合理的設計，可達到長時間運行免維護，z長可半年維護一次。
二、 功能特點
n 實時監測油煙濃度、顆粒物濃度、非甲烷總烴濃度，并可設置上限值，超限顯示報警。
n 2路電流檢測，能夠同時檢測風機和凈化器是否工作，可根據風機和凈化器功率大小設置檢測電流報警值，適應所有功率的風機和凈化器。
n 采用開口式電流互感器，不用剪斷風機或凈化器線纜即可測量。
n 1路GPRS(可選4G)通信接口，可直接在我司提供的免費云平臺、政府油煙監控平臺或客戶的平臺查看數據。
n 大容量儲存數據，z多可儲存65534條數據。
n 全中文操作界面，操作簡便。
n 交流220V供電、IP53防護等級，可常年工作于室外，不懼雨淋日曬。
三、技術參數
|
參數名稱
|
范圍或接口
|
說明
|
|
通信接口
|
GPRS無線
|
通過GPRS方式上傳數據
|
|
油煙值
|
0~20mg/m3
|
數值分辨率0.01mg/m3
|
|
精度：±7%（@10mg/m3 60%RH,25℃）
|
|
顆粒物值
|
0~20mg/m3
|
數值分辨率0.01mg/m3
|
|
精度：±10%（@10mg/m3 60%RH,25℃）
|
|
非甲烷總烴
|
0~20mg/m3
|
數值分辨率0.01mg/m3
|
|
精度：±10%（@5mg/m3 異丁烯標氣 60%RH，25℃）
|
|
風機電流檢測
|
0~20A
|
電流檢測
|
|
精度：±10%FS±0.05A
|
|
凈化器電流檢測
|
0~20A
|
電流檢測
|
|
精度：±10%FS±0.05A
|
|
采樣氣體溫度
|
-40~80℃
|
被測量氣體的溫度
|
|
監測儀工作溫度
|
-20~60℃
|
指主機電路的工作溫度
|
|
上傳數據間隔
|
30S
|
30S上傳一次數據
|
|
儲存容量
|
65534條
|
z多可儲存65534條歷史數據
|
|
功耗
|
≤2W
|
峰值功耗≤2W
|
|
供電
|
交流100~240V
|
市電供電
|
四、產品選型
|
ZF-
|
|
公司代號
|
|
|
YY-
|
|
油煙監測儀
|
|
|
210-
|
|
210系列
|
|
|
G
|
GPRS數據上傳（默認）
|
|
4G
|
4G數據上傳
|
1、 實時監測油煙濃度、顆粒物濃度、非甲烷總烴濃度，并可設置上限值，超限顯示報警。
2、2路電流檢測，能夠同時檢測風機和凈化器是否工作，可根據風機和凈化器功率大小設置檢測電流報警值，適應所有功率的風機和凈化器。
3、采用開口式電流互感器，不用剪斷風機或凈化器線纜即可測量。
4、1路GPRS(可選4G)通信接口，可直接在我司提供的免費云平臺、政府油煙監控平臺或客戶的平臺查看數據。
5、大容量儲存數據，z多可儲存65534條數據。
6、 全中文操作界面，操作簡便。
7、 交流220V供電、IP53防護等級，可常年工作于室外，不懼雨淋日曬。
