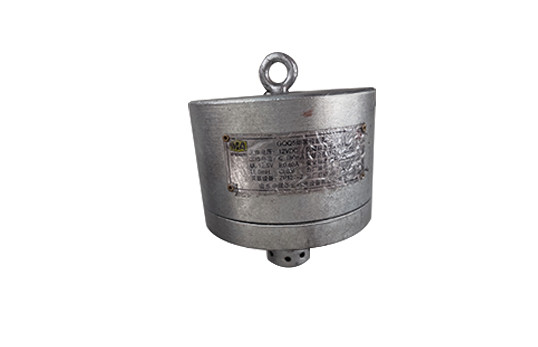

GQQ5煙霧傳感器
一．概述
GQQ5煙霧傳感器（以下簡稱煙霧傳感器）,是一種由專用煙霧傳感器MQ構成的高精度可燃氣體（煙霧）/電壓轉換器及V/V轉換器、報警器延時保護電路等組成的電平輸出型煙霧開關；工作穩定可靠，設定上限煙霧時只須利用數字萬用表測量基準點的電壓值，調整設定電位器即可完成。
煙霧傳感器執行標準：《GB3836.1-2010爆炸性環境 第1部分:設備 通用要求》、《GB 3836.4-2010 爆炸性環境 第4部分:由本質安全型“i”保護的設備》、《MT 382-2011 礦用煙霧傳感器通用技術條件》、《Q/HAJD 04-2012 GQQ5煙霧傳感器》。
二． 適用范圍
煙霧傳感器適用于煤礦井下具有瓦斯、煤塵爆炸危險的場所但其供電電源必須采用本質安全型電源供電，可應用于煙霧、CH4、CO等多種可燃氣體超限報警、防滅火煙霧信號提供及煙霧超限監測。
三． 工作原理
煙霧傳感器是由專用煙霧傳感器MQ構成的高精度可燃氣體/電壓轉換器、V/V轉換、電壓比較器、可控報警器及輸出電路等組成，經數字電路處理輸出煙霧超限報警信號。
四． 使用環境
煙霧傳感器在下列環境條件下應能正常工作：
1. 環境工作溫度：（0～40）℃；
2. 相對濕度：小于或等于98％；
3. 大氣壓力：(80～116)kPa；
4. 風速：小于或等于8m/s；
5. 含有瓦斯、煤塵等爆炸性混合物的煤礦井下；
6. 無破壞絕緣的氣體或蒸汽；
7. 無強烈振動沖擊的環境中。
五． 主要技術參數
1．防爆型式：礦用本安型；
2. 防爆標志：ExibI Mb；
3．傳感器輸出信號制式：有源開關量輸出信號：高電平輸出≥10V DC，低電平輸出≤0.5V DC；
4．額定工作電壓：12VDC；
5．工作電流： ≤100mA；
6．靈敏度和響應時間：當煙霧濃度達到5%obs/m時，傳感器應動作，且響應時間小于等于20s；
7. 輸出信號：
7.1開關量信號：被測點煙霧濃度小于設定值時，傳感器輸出≤0.5V低
電平；被測點煙霧大于等于設定值時，傳感器輸出≥10V高電平。
7.2干接點常開信號：被測點煙霧濃度小于設定值時，傳感器輸出斷開
信號；被測點煙霧大于等于設定值時，傳感器輸出閉合信號。
7.3干接點常閉信號：被測點煙霧濃度小于設定值時，傳感器輸出閉合信號；被測點煙霧大于等于設定值時，傳感器輸出斷開信號。
8. 本安參數
高輸入電壓Ui：13.5V；
大輸入電流Ii：540mA；
大內部電感Li：0mH；
3
大內部電容Ci: 10μF。
9.
傳輸距離：2km；
10.關聯設備見附錄A；
11.聯機電纜：傳感器與關聯設備之間采用具有安標并在有效期內的MHYV 1×4煤礦用聚乙烯絕緣聚氯乙烯護套通訊電纜連接，電纜參數：R≤18.1Ω/千米，L：0.8mH/km，C：0.04μF/km，傳感器到主機的電纜連接長度≤100m。
六．使用說明
.12V＋與ＧＮＤ接12V~24V本安電源，上電自檢60秒后，顯示當前煙霧值；按“設置下”鍵，顯示為煙霧報警值，可按“加”“減”設定煙霧報警值。
出廠設置：按“查詢”鍵可查機型
A：接觸式溫度傳感器；
C:煙霧傳感器；
d:非接觸溫度傳感器；
1：開關量輸出；
2：常開接點輸出；
3：常閉接點輸出；
1．防爆型式：礦用本安型；
2. 防爆標志：ExibI Mb；
3．傳感器輸出信號制式：有源開關量輸出信號：高電平輸出≥10V DC，低電平輸出≤0.5V DC；
4．靈敏度和響應時間：當煙霧濃度達到5%obs/m時，傳感器應動作，且響應時間小于等于20s；
1．防爆型式：礦用本安型；
2. 防爆標志：ExibI Mb；
3．傳感器輸出信號制式：有源開關量輸出信號：高電平輸出≥10V DC，低電平輸出≤0.5V DC；
4．額定工作電壓：12VDC；
5．工作電流： ≤100mA；
6．靈敏度和響應時間：當煙霧濃度達到5%obs/m時，傳感器應動作，且響應時間小于等于20s；
7. 輸出信號：
7.1開關量信號：被測點煙霧濃度小于設定值時，傳感器輸出≤0.5V低
電平；被測點煙霧大于等于設定值時，傳感器輸出≥10V高電平。
7.2干接點常開信號：被測點煙霧濃度小于設定值時，傳感器輸出斷開
信號；被測點煙霧大于等于設定值時，傳感器輸出閉合信號。
7.3干接點常閉信號：被測點煙霧濃度小于設定值時，傳感器輸出閉合信號；被測點煙霧大于等于設定值時，傳感器輸出斷開信號。
8. 本安參數
高輸入電壓Ui：13.5V；
大輸入電流Ii：540mA；
大內部電感Li：0mH；
3
大內部電容Ci: 10μF。
9.
傳輸距離：2km；
10.關聯設備見附錄A；
11.聯機電纜：傳感器與關聯設備之間采用具有安標并在有效期內的MHYV 1×4煤礦用聚乙烯絕緣聚氯乙烯護套通訊電纜連接，電纜參數：R≤18.1Ω/千米，L：0.8mH/km，C：0.04μF/km，傳感器到主機的電纜連接長度≤100m。
