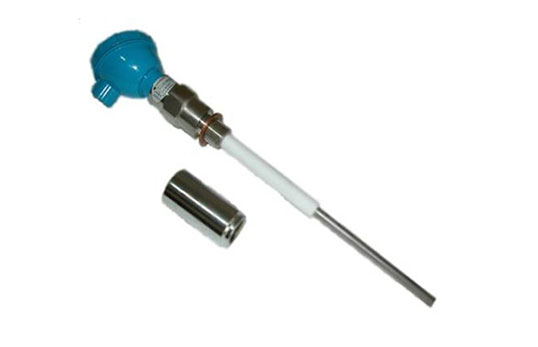

鍋爐風粉在線監測系統JCF-DQ-3
一、產品介紹
JCF-DQ-3型煤粉濃度在線測量系統由我公司研發生產，廣泛應用于冶金、發電、水泥等行業氣固兩相流的在線測量。
主要使用場所：電廠各煤粉管道中煤粉濃度或其他除塵場所。
工作原理：
含有粉塵顆粒的氣固兩相流體在輸送過程中,由于煤粉顆粒與煤粉顆粒、煤粉顆粒與管道內壁的碰撞和摩擦,將使煤粉顆粒帶上電荷，形成靜電場。當帶電煤粉顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和煤粉質量含量成正比。通過對此電信號進一步放大、運算處理，從而測量出煤粉量與風量的比值（kg/ kg）。
二、產品參數
|
使用環境溫度 |
-40～80℃（電子部件） |
|
使用環境濕度 |
45%～95%RH |
|
被測介質壓力 |
＜2.5MPa |
|
被測介質溫度 |
-50～260℃（標準型） |
|
粉塵顆粒大小 |
標稱直徑0.1μm～200μm |
|
測量精度 |
±5.0% |
|
測量量程 |
0-100%（標準型） |
|
插入深度 |
L=360mm（標準型），可根據要求定做 |
|
輸出方式 |
四線制 DC 4－20mA |
|
電源電壓 |
DC 24V±10% |
|
防護等級 |
IP65 |
|
防爆等級 |
本安型 |
|
變送器功耗 |
小于1W |
接線方式：
JCF-DQ-3型煤粉濃度變送器可與任何DC 4-20mA輸入的指示、記錄與調節儀表、PLC、DCS及計算機等組成系統。與JCF-DQ-3型煤粉濃度傳感器之間使用SYWV75-5雙屏蔽同軸電纜連接。
外形尺寸：
JCF-DQ-3型煤粉濃度傳感器安裝時需在被測管道上開Φ32孔 ，然后將安裝底座垂直焊接到被測管道上。安裝底座和傳感器主體之間為M27×2螺紋連接。
系統標準配置：
|
序號 |
產品名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
JCF-DQ-3型煤粉濃度在線測量系統 |
|||||
|
1 |
煤粉濃度傳感器 |
JCF-DQ-3-S |
支 |
1 |
|
|
2 |
煤粉濃度變送器 |
JCF-DQ-3-T |
塊 |
1 |
直接輸出4-20mA信號或RS-232、RS-485通訊接口 |
|
3 |
安裝底座 |
M27*2 |
個 |
1 |
不銹鋼材質 |
|
4 |
同軸電纜 |
SYWV-75-5 |
米 |
50 |
每測點50米 |
|
5 |
控制柜 |
KDM-IP |
臺 |
1 |
含空氣開關、開關電源、端子排、數據轉換器（非標配） |
三、產品特點
測量電極采用剛玉99保護套管，耐磨性好，使用壽命長。
變送器主體部分采具有隔熱功能。
