顯微鏡
位置： 首頁 > 光譜/光學 > 顯微鏡 > JC-XTL-16A落射金相顯微鏡

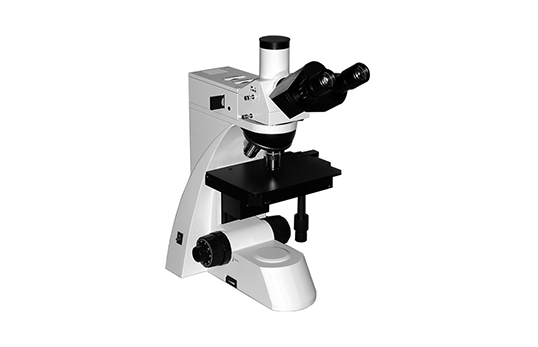

JC-XTL-16A落射金相顯微鏡
一、產品介紹
二、產品參數
|
型號 |
XTL-16A |
|
目鏡 |
大視野 WF10X(Φ18mm) |
|
物鏡 |
長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 |
|
長距平場消色差物鏡(無蓋玻片) PL L10X/0.25 |
|
|
長距平場消色差物鏡(無蓋玻片) PL L20X/0.40 |
|
|
長距平場消色差物鏡(無蓋玻片) PL L50X/0.70 |
|
|
目鏡筒 |
三目鏡,傾斜30?,(內置檢偏振片,可進行切換) |
|
落射照明系統 |
6V 20W,鹵素燈, 亮度可調 |
|
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 |
|
|
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
|
轉換器 |
四孔(內向式滾珠內定位) |
|
載物臺 |
雙層機械移動式 (尺寸: 210mmX140mm,移動范圍:75mmX50mm) |
|
名稱 |
類別/技術參數 |
|
目鏡 |
大視野 WF16X(Φ11mm) |
|
分劃 10X(Φ18mm) 格值0.1mm/格 |
|
|
物鏡 |
長距平場消色差物鏡(無蓋玻片) PL L 40X/0.60 |
|
長距平場消色差物鏡(無蓋玻片) PL L 60X/0.75 (彈簧) |
|
|
長距平場消色差物鏡(無蓋玻片) PL L 80X/0.80 |
|
|
長距平場消色差物鏡(無蓋玻片) PL L 100X/0.85 (彈簧) |
|
|
平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) |
|
|
轉換器 |
五孔(內向式滾珠內定位) |
|
CCD接頭 |
0.4X |
|
0.5X |
|
|
1X |
|
|
0.5X帶分劃尺,格值0.1mm/格 |
|
|
攝像儀 |
DV-1帶USB和Video輸出 |
|
DV-2帶USB輸出 |
|
|
DV-3帶Video輸出 |
三、產品特點
|
配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。 觀察系統 鉸鏈式觀察筒：三目觀察筒， 單視度可調，鏡筒30度傾斜， 可連接攝影、攝像裝置。 目鏡WF10X大視野平場目鏡，視場范圍ф18mm， 提供了寬闊平坦的觀察空間。 10X分劃目鏡，視場范圍ф18mm，用于校正中心。 |
|
|
機械載物臺雙層機械式載物臺， 尺寸210mm*140mm: 移動范圍：75mm*50mm, 適度的設計理念， 使用者操作載物臺時更方便更舒適 |
|
|
落設照明系統 6V20W鹵素燈， 亮度可調。內置視場光闌、 孔徑光闌、（黃、藍、綠、磨砂玻璃） 濾色片轉換裝置，推拉式起偏振器 |
|
|
調焦機構 粗微動同軸調焦機構，粗動松緊可調， 帶限位鎖緊裝置，微動格值：2μm |
|
